WAL-C-Ⅱ多磷酸铝钙是我出口产品。该防锈颜料在水性树脂中具有良好润湿分散性，制成的防锈漆不易分层。与水性环氧树脂配套应用，使其具有优异的防锈性能，常规的喷涂即可，对底材处理要求不高。
技术指标
|
检 测 项 目 |
检 测 指 标 |
检 测 标 准 |
|
外观 |
锌粉色粉末 |
目测 |
|
筛余物（500目）％ |
≤1.0 |
GB/T1715-79 |
|
密度g/cm3 |
2.0～2.8 |
GB/T1713-89 |
|
吸油量％ |
20--30 |
GB/T5211.15-88 |
|
水溶物％ |
≤0.5 |
GB/T5211.1-85 |
|
挥发份（105℃） |
≤1.0 |
GB/T5211.3-85 |
|
水悬浮液PH值 |
6～7 |
GB/T1717-86 |
建议用量：30-40%。
参考配方
|
原料名称 |
百分比% |
备注 |
|
水性环氧树脂 |
43 |
|
|
WAL-C-Ⅱ |
40 |
|
|
钛白粉 |
10 |
|
|
水性流变助剂212 |
0.5 |
德谦 |
|
水性分散剂519 |
0.2 |
德谦 |
|
水性消泡剂7015 |
0.2 |
德谦 |
|
pH值调节剂 |
0.1 |
德谦 |
|
KL245基材润湿剂 |
0.5 |
迪高 |
|
缓蚀剂179 |
0.5 |
德谦 |
|
水 |
5 |
|
施工配比：漆：固化剂（50%）=4:1
制漆工艺：树脂——加入MA-95调pH值7-8——加入水——搅拌下加入212、519、7015、WAL-C-Ⅱ、钛白粉——研磨至细度60微米——搅拌下加入KL245、179——出料。
检测结果
|
检测项目 |
结果 |
|
漆膜附着力，级 |
2 |
|
耐冲击性，cm |
50 |
|
盐雾试验（漆膜厚度80-100微米） |
1560小时划痕锈蚀宽度小于1.8mm,板面完整 |

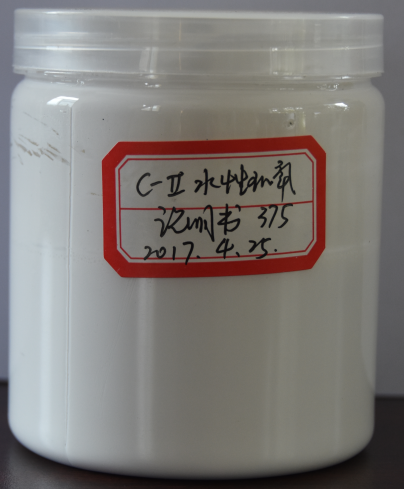

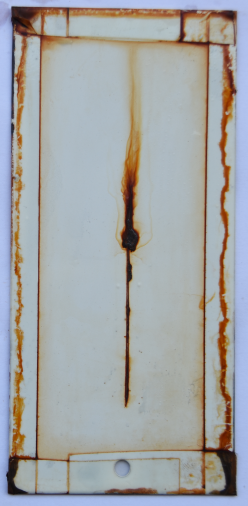

自然储存142天，无沉底、分层，略有点涨 盐雾试验板1560小时
扫一扫，加好友
